Kontwòl valv

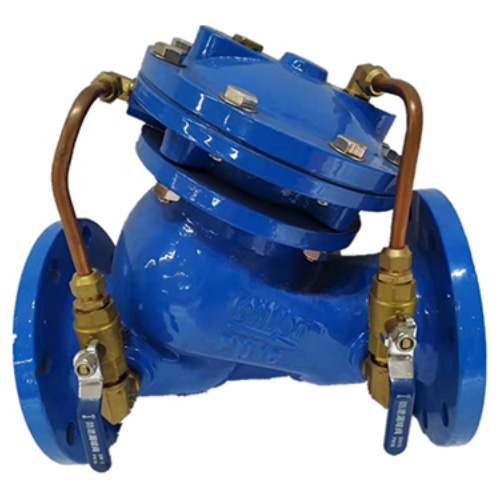

A multifunctional pump control valve consists of a main valve and regulating valve and receiver system, the valve body adopts DC type valve body, the main valve control chamber is diaphragm type or piston type double control chamber structure, the control chamber is a increased by one than the general hydraulic control valve, which increases the control function of the main valve and realizes the multi-functional control of the pump outlet such as Ralanti ouvèti, ouvèti plen, fèmen ralanti, ak kanpe, ki reyalize kontwòl la milti-fonksyonèl nan priz la ponp pa yon valv sèl ak yon ajisteman sèl. Kontwòl multi.

Sa a se pwodwi yo itilize nan ki wo-monte bilding sistèm rezèv dlo ak lòt rezèv dlo sistèm ponp tiyo priz, yo anpeche ak diminye ponp lan kòmanse epi yo sispann tiyo a nan mato dlo, anpeche repòl dlo a pwoteje ponp lan, epi kenbe sekirite tiyo. Yo nan lòd yo reyalize automatisation nan operasyon ponp, senplifye jesyon, diminye travay, ak amelyore disponiblite, moun ki sèvi ak tiyo idwolik ak tiyo elektrik yo ranplase tiyo manyèl, yon kantite amelyorasyon teknik nan tiyo yo monoblok, aparisyon nan valv yo ralanti-louvri-closing valv yo, ki te ralanti-aktive-CLOSE CLOSS, CLOSE CLOSS, CLOSE CLOSS, CLOSE CLOSS, CLOSE CLOSE CLOSE, CLOSING VALVES CLOSE, CLOSE CLOSS, CLOSE CLOSED CLOSED, CLOSE. ak lòt nouvo Kalite tiyo.

Valv Gate

A Valv Gate anjeneral nan yon eta fèmen, se valv la pòtay tou dousman louvri lè se ponp lan te kòmanse, epi lè se ponp lan sispann, se valv la pòtay byen vit fèmen premye, ak Lè sa a, tou dousman fèmen apre yon sèten degre. Fèmen pòtay kòmanse ak fèmen pòtay kanpe nan ponp lan, ka efektivman anpeche ouvèti a nan mato a dlo ponp epi yo sispann mato a dlo ponp, an menm tan an, diminye chaj la motè lè ponp lan kòmanse, ponp lan nan pousantaj koule zewo lè pouvwa a arbr minimòm, jeneralman sèlman 30% nan pouvwa a arbr konsepsyon. Yon lòt fonksyon nan valv la pòtay se ke lè se valv la pòtay fèmen, li ka bay kondisyon aksè ki an sekirite pou tiyo ak ponp tankou backstop tiyo ak ponp enstale ant valv la pòtay ak ponp lan, anpeche retounen nan dlo ki soti nan tiyo a presyon.

Tcheke valv

A Tcheke valv Anpeche koule dlo a ki te koze pa yon echèk pouvwa toudenkou soti nan chanje direksyon ak anpeche ralanti. Sibit are nan ponp lan se tendans dlo mato. Lè wotè nan tèt jewometrik nan ponp lan se gwo, enstantane presyon an segondè nan mato dlo grav ka mennen nan kraze tiyo ak aksidan pwodiksyon grav.

Dlo mato eliminatè

Dlo mato eliminatè ka efektivman elimine tout kalite likid nan sistèm transmisyon an san yo pa bezwen yo sispann koule nan likid nan ka a nan mato dlo iregilye ak vag nan sistèm transmisyon an ka pwodwi chòk dlo chòk vag, konsa tankou reyalize eliminasyon an nan vag chòk destriktif, jwe yon rezon pwoteksyon. Se konsa, yo nan lòd yo anpeche mato dlo sou metòd la domaj tiyo transmisyon, souvan nan tiyo a ponp dlo presyon enstale sou eliminator la mato dlo.

Twa-an-yon sèl pwoteksyon: Ki jan multifonksyon kontwòl tiyo entegre pòtay, tcheke, ak dlo mato eliminatè fonksyon

Valv kontwòl Storaen a redefini jesyon likid endistriyèl pa fusion twa fonksyon kritik-izolasyon valv pòtay, chèk prevansyon backflow valv, ak eliminasyon mato dlo-nan yon sèl, espas-ekonomize konsepsyon. Enjenieri pou ranplase tradisyonèl konfigirasyon milti-valv yo, valv kontwòl koule nou yo ak solisyon kontwòl presyon dlo valv senplifye sistèm tiyo pandan y ap amelyore sekirite ak efikasite, fè yo ideyal pou ki wo-monte rezèv, estasyon ponp endistriyèl, ak rezo sèvis piblik.

1. Valv pòtay entegre: izolasyon koule egzak

Nan nwayo a nan sa a valv kontwòl multi se yon lou-devwa mekanis valv pòtay, bay serye sou/sou kontwòl pou antretyen oswa are ijans:

Pasaj konplè-te fè: Yon konsepsyon pòtay paralèl (DN50-DN1400) asire pèt presyon minimòm (≤0.01MPA) ak koule san restriksyon lè konplètman louvri, depase valv pòtay konvansyonèl pa 20% nan efikasite enèji.
Doub-chèz sele: mou kawotchou oswa metal-a-metal sele (ki depann sou medya) reyalize jarèt-sere fèmen, kritik pou izole ponp oswa tuyaux pandan reparasyon san yo pa risk koule rezidyèl.

2. Bati-an Valv Tcheke: Otomatik Backflow Pwoteksyon

Elimine bezwen pou yon valv chèk separe, konsepsyon nou an karakteristik yon disk prentan-chaje ki fèmen imedyatman lè koule ranvèse, pwoteje ponp soti nan domaj domaj:

Low-crack konsepsyon presyon: disk la ouvè nan jis 0.05MPa, asire lis koule pi devan nan sistèm ki ba-presyon pandan y ap fèmen nan 0.2 segonn nan lan vè koule-pi vit pase otonòm chèk tiyo pa 30%.
Rezistans patikil: Yon kò valv senp diminye akimilasyon debri, fè li apwopriye pou dlo ki gen ti solid (egzanp, sab, echèl) san yo pa konpwomèt entegrite sele.

3. Avanse Dlo Hammer Eliminator: Teknoloji Fèmti Kontwole

Twazyèm fonksyon entegre a adrese asasen an silans nan tuyaux-dlo mato-a yon sistèm chanm doub-kontwòl:

Ralanti-shut mekanis: Yon dyafram oswa Piston-kalite chanm kontwòl (itilizatè-selèktè presyon kontwòl kalite valv) ajiste tan fèmen soti nan 3-120 segonn, siprime tèt mato dlo a ≤1.5x presyon k ap travay (vs 3x nan dispozisyon tradisyonèl).
Twa etap operasyon:
Fèmti vit nan disk prensipal la (80% konjesyon serebral nan 5s) yo arete gwo vitès koule;
Fèmti gradyèl nan valv la pilòt (rete 20% sou 30-120s) elimine monte presyon;
Otomatik bloke nan pozisyon an fèmen yo anpeche repare pandan are ponp.

Pwepare a bezwen kontwòl likid ou yo

Si jere yon rezo distribisyon dlo ki wo oswa yon sistèm refwadisman endistriyèl, valv kontwòl dlo nou yo ak kalite kontwòl valv koule delivre adaptabilite depaman. Konsepsyon an entegre pa sèlman senplifye antretyen, men tou amelyore fyab sistèm pa elimine pwen echèk ant tiyo separe.

Upgrade nan solisyon kontwòl Valv Storaen a ak eksperyans benefis ki genyen nan twa fonksyon kritik nan yon sèl pake gaya -ENGINEERED pwoteje tuyaux ou, pwolonje lavi ponp, ak rasyonalize operasyon yo. Eksplore kalite kontwòl valv presyon nou an jodi a epi dekouvri poukisa jesyon likid pi entelijan kòmanse ak inovasyon entegre.

Diafragm vs Chanm kontwòl Piston: teknoloji debaz pou règleman presyon nan tiyo multi

Nan kontwòl valv kontwòl Storaen a, chwa ki genyen ant dyafram ak chanm kontwòl Piston-kalite se kritik nan reyisi règleman presyon egzak ak kontwòl koule. Kòm de kalite presyon prensipal kontwòl valv, chak ofri avantaj inik pwepare a bezwen endistriyèl espesifik -isit la nan ki jan yo travay ak ki kote yo briye.

1. Chanm kontwòl dyafram: lis, règleman ki ba-bri pou medya pwòp

Ideyal pou rezèv dlo, HVAC, ak sistèm ki ba-patikil, chanm dyafram sèvi ak yon EPDM fleksib oswa manbràn NBR tradui presyon an mouvman:

Prensip Operasyon: Presyon en aji sou dyafram la, pouse li anba pou ajiste pozisyon disk valv la. Yon prentan retounen balans fòs la, pèmèt modulasyon koule stepless ak isterez minim (≤1.5% nan echèl konplè).
Benefis kle yo:
Pri-efikas & fwit-prèv: Pa gen sele mekanik oswa pati k ap deplase ekspoze a medya, diminye antretyen pa 20% ak elimine risk kontaminasyon nan dlo potab oswa liy pharmaceutique yo.
Operasyon trankil: manbràn ki mou a absòbe Vibration, fè li apwopriye pou anviwònman bri-sansib tankou bilding ki wo (bri ≤65dB pandan operasyon).
Limit & karakteristik: pi bon pou presyon jiska 6.3MPA ak tanperati -10 ° C -80 ° C; Pa rekòmande pou likid abrazif. Komen nan valv kontwòl presyon dlo nou yo ak modèl kontwòl valv koule pou aplikasyon pou minisipal yo.

2. Chanm kontwòl Piston: pèfòmans lou-devwa pou presyon ki wo, medya piman bouk

Pou pwosesis endistriyèl ki enplike presyon ki wo, tanperati ki wo, oswa likid-chaje likid (egzanp, dlo ize, lwil), chanm Piston bay gaya kontwòl mekanik:

Prensip Operasyon: Yon Piston silendrik (fè jete oswa 316L asye pur) konvèti presyon idwolik oswa konpwesyon nan mouvman lineyè, dirèkteman aktive tij la valv ak koupl segondè (jiska 500N · m).
Benefis kle yo:
Rezistans presyon ekstrèm: manch jiska 10.0MPa ak tanperati jiska 150 ° C, depase dyafram pa 60% nan senaryo presyon-wo tankou sistèm chofaj endistriyèl.
Tolerans fwotman: yon sifas Piston difisil-chrome-plake reziste mak soti nan sab, echèl, oswa depo, asire 50,000+ lavi sik nan anviwònman abrazif-kritik pou min oswa plant chimik.
Nòt Design: Karakteristik yon mekanis doub-direksyon yo anpeche mouvman lateral, minimize mete chèz ak kenbe sele presizyon (flit ≤0.01% nan koule rated).

Lè yo chwazi dyafram vs Piston?

Kalite medya: dyafram pou likid/gaz pwòp; Piston pou likid sal, medya wo-viskozite (egzanp, lwil lubrifyan), oswa vapè.
Kontwòl presizyon: dyafram ofri ajisteman sibtilite (0.5% rezolisyon); Piston priyorite pouvwa ak rezistans.
Endistri anfòm:
Diafragm: Distribisyon Dlo, Otomatik Building (Aplikasyon Valv Kontwòl Dlo).
Piston: Petrochemical, jenerasyon pouvwa, ak endistri lou (pè ak kalite kontwòl valv koule nou yo pou tuyaux pwosesis).

Ekselans Enjenieri Storaen la

Opsyon Pèrsonalizasyon: Tou de desen konfòme yo avèk kontwòl valv kontwòl valv (ISO 5208, GB/T 17213), ak longè konjesyon serebral configurable (25-300mm) ak detèktè fidbak (4-20mA) pou sistèm otomatik.
Amelyorasyon fyab: dyafram prezante anti-chire aramid ranfòsman; Piston gen ladan yo pwòp tèt ou-lubr PTFE bag, diminye friksyon pa 30% konpare ak modèl jenerik.

Fè bon chwa pou sistèm ou an

Si ou bezwen presizyon nan yon dyafram oswa rezistans nan yon Piston, solisyon kontwòl Valv Storaen a asire règleman pi bon presyon pou kondisyon inik ou. Pa konprann teknoloji debaz sa yo, ou ka chwazi kalite ideyal kontwòl valv la pou amelyore efikasite, redwi D ‘, epi satisfè estanda endistriyèl ki pi mande yo. Kontakte nou jodi a yo eksplore ki jan ekspètiz jeni nou an ka elve sistèm kontwòl likid ou.

K ap travay prensip

(1) Lè se ponp lan sispann, se plak la valv fèmen nan fen a priz ak chanm lan anwo nan dyafram la anba presyon estatik.

(2) Lè ponp lan kòmanse, se presyon dlo a transmèt nan chanm ki pi ba nan tiyo a kontoune, ak plak la valv prensipal ak plak la valv ralanti-fèmen louvri tou dousman anba presyon dlo a nan fen a Inlet ak chanm ki pi ba.

(3) Anba presyon nan fen a Inlet, plak la valv leve nan eta a ouvèti maksimòm, se wotè nan ouvèti detèmine pa to a koule.

(4) Moman sa a ponp lan sispann, pousantaj la koule ak presyon yo toudenkou redwi, ak plak la valv prensipal kòmanse glise desann anba aksyon an nan gravite.

(5) Lè pousantaj la koule se fèmen nan zewo, se valv prensipal la fèmen, se plak la valv prensipal kite sou twou yo sekou febli enpak la nan mato dlo; Plak la valv prensipal sou fòmasyon nan diferans ki genyen ant presyon ki pi ba a ak anwo a, valv la priz dlo presyon soti nan tiyo a kontoune nan kavite a anwo ankouraje plak la presyon dyafram, se konsa ke dlo a kavite pi ba egzeyate nan Inlet la valv, plak la valv ralanti-fèmen yo te kòmanse ralanti fèmen an.

(6) Ralanti fèmen plak valv konplètman fèmen twou a drenaj, ak valv la tounen nan eta inisyal la nan ponp lan.

Estrikti de baz yo

Gwosè a an jeneral nan valv la se konparab ak sa yo ki an yon valv chèk òdinè ak konsiste de valv prensipal la ak Pwodwi pou Telefòn ekstèn. Pami yo, valv prensipal la gen ladan kò valv, plak presyon ak dyafram, plak valv gwo, ralanti plak valv fèmen, chèz valv, asanble tij, ak lòt konpozan. Plak la fèmen valv ralanti ki konekte nan plak la presyon ak dyafram ak asanble a tij, se dyafram la bourade ant kouvèti a valv ak chèz la dyafram, ak mouvman an leve, li desann nan dyafram nan kondwi plak la valv fèmen ralanti leve, li desann.

Tij nan valv pase nan twou a sant nan plak la valv gwo, se konsa plak la valv gwo ka glise ansanm tij la valv nan yon seri sèten. Nòmalman, se plak la valv gwo bourade sou chèz la valv pa pwa pwòp li yo, se konsa ke valv la se nan eta a fèmen. Valv kontwòl multi multifonksyon yo enstale sou tou de bò dyafram valv la ak tiyo valv ak tiyo priz, chanm ki pi ba nan dyafram la ak bò Inlet valv la nan tiyo a konekte yo ekipe ak tiyo kontwòl, filtè, ak yon valv espesyal.

Kavite anwo nan dyafram la ak valv la sou bò priz nan tiyo a koneksyon se sèlman ekipe ak yon filtre ak yon valv kontwòl. Mouvman an ak pozisyon nan plak la valv gwo ak plak la valv fèmen ralanti nan valv prensipal la detèmine chanjman ki fèt nan estati k ap travay valv la ak ouvèti ak fèmen. Pwodwi pou Telefòn ekstèn valv la ak kanalizasyon nan nenpòt ki lè anvan ak apre presyon an valv chanje nan valv la pa dyafram la divize nan chanm yo anwo ak pi ba, kontwole mouvman an nan plak la valv gwo ak ralanti plak valv fèmen, epi yo ka ajiste nan Pwodwi pou Telefòn yo chanje plak la gwo valv ak vitès la ralanti fèmen.

Travay presyon

This type of multifunctional control pump valve working pressure 1.0MPa, 1.6MPa, 2.5MPa, 4.0MPa, 6.4MPa, 10.0MPa six, the action pressure is greater than or equal to 0.03MPa, the media temperature in 0-80 ℃, slow closing time can be adjusted in 3-120s, the pipeline flow rate of 2m / s pressure loss of less than 0.01MPa, the Peak nan mato dlo a se mwens pase 1.5 fwa presyon an ap travay, nominal kalib DN50-DN1400. Pousantaj koule tiyo nan 2m/s lè pèt la presyon se mwens pase 0.01MPA, valè a pik nan mato dlo a se mwens pase 1.5 fwa presyon an ap travay, nominal kalib DN50-DN1400.

Dimansyon enstalasyon prensipal: (Inite: MM)

Ki sa ki se fonksyon an nan yon valv kontwòl?

Yon valv kontwòl se yon eleman enpòtan nan divès kalite pwosesis endistriyèl ak manifakti, k ap sèvi fonksyon esansyèl nan reglemante koule likid nan yon sistèm. Tiyo sa yo enpòtan pou kenbe kondisyon operasyon yo vle nan tuyaux, tank, ak lòt enstalasyon likid-manyen. Konprann fonksyon an nan yon valv kontwòl se kritik pou pwofesyonèl nan jeni, manifakti, ak jesyon pwosesis.

Objektif prensipal yon valv kontwòl se modile to koule nan yon likid, si likid oswa gaz, ki baze sou yon seri paramèt defini. Li reyalize sa a pa ajiste pozisyon li an repons a siyal ki sòti nan yon kontwolè, ki ta ka yon operatè manyèl oswa yon sistèm otomatik. Ajisteman sa a ede kenbe varyab pwosesis espesifik tankou presyon, tanperati, ak pousantaj koule nan limit predefini.

Valv kontwòl itilize divès mekanism fè fonksyon yo. Kalite komen yo enkli glòb, boul, ak tiyo papiyon, chak ki fèt pou diferan senaryo kontwòl koule. Pa bay kontwòl egzak sou karakteristik koule, yon valv kontwòl jwe yon wòl enpòtan nan amelyore efikasite ak sekirite nan pwosesis endistriyèl yo.

Anplis, fonksyone apwopriye nan tiyo kontwòl dirèkteman afekte pèfòmans sistèm ak disponiblite. Lè tiyo sa yo opere kòrèkteman, yo anpeche pwoblèm tankou presyon, enstabilite koule, ak fwit. Kontrèman, malfonksyonman kontwòl tiyo ka mennen nan D ‘koute chè, danje sekirite, ak bon jan kalite pwodwi konpwomèt.

An rezime, fonksyon an nan yon valv kontwòl se asire règleman egzat ak efikas nan koule likid nan aplikasyon pou divès kalite. Wòl yo se endispansab nan kenbe pi bon kondisyon opere, amelyore efikasite enèji, ak pwoteje entegrite sistèm an jeneral. Kidonk, konprann ak aplikasyon estrateji efikas valv kontwòl se esansyèl pou reyalize ekselans operasyonèl nan nenpòt ki anviwònman pwosesis likid.

Kalite kontwòl valv ak aplikasyon

Valv kontwòl yo se eleman esansyèl nan divès kalite pwosesis endistriyèl, ki responsab pou reglemante koule nan likid pa varye gwosè a nan pasaj la koule kòm dirije pa yon kontwolè. Konprann diferan kalite tiyo kontwòl yo ak aplikasyon yo enpòtan pou optimize pèfòmans sistèm ak asire sekirite operasyonèl.

Youn nan kalite prensipal tiyo kontwòl yo se valv glòb la, li te ye pou kapasite ekselan li yo. Li prezante yon kò esferik ki gen fòm ki pèmèt pou koule kontwole epi li se tipikman itilize nan vapè, dlo, ak aplikasyon pou lè nan plant pouvwa ak inite pwosesis chimik.

Yon lòt kalite komen se valv la boul, karakterize pa rapid li yo fèmen kapasite. Valv sa a sèvi ak yon boul wotasyon kontwole koule epi li se souvan itilize nan aplikasyon pou ki mande sere sele ak gout presyon minim, tankou nan enstalasyon tretman dlo ak lwil oliv ak tuyaux gaz.

Valv papiyon yo tou répandus nan aplikasyon pou divès kalite, ki fèt pou sou-off ak troting sèvis yo. Konsepsyon kontra enfòmèl ant yo ak nati ki lejè fè yo apwopriye pou gwo volim ak aplikasyon pou wo-koule tankou sistèm HVAC ak rezo distribisyon dlo.

Lè li rive presizyon ak reyaksyon, tiyo kontwòl elektwomayetik yo lajman itilize nan sistèm otomatik. Valv sa yo anplwaye siyal elektrik yo opere epi yo souvan yo te jwenn nan sistèm irigasyon ak pwosesis automatisation endistriyèl.

Anfen, glòb-style kontwòl tiyo bay ranfòse pèfòmans pou aplikasyon pou kritik kote règleman koule egzat ki nesesè. Tiyo sa yo souvan aplike nan anviwònman rijid tankou manifakti chimik ak raffineries petwòl, kote kontwòl egzak se esansyèl.

An rezime, seleksyon an nan yon valv kontwòl depann sou kondisyon yo espesifik nan aplikasyon an, ki gen ladan karakteristik koule, gout presyon, ak efikasite operasyonèl. Konprann kalite kontwòl valv yo varye ak aplikasyon yo ka siyifikativman amelyore fyab sistèm ak efikasite, fè yo yon aspè kritik nan nenpòt ki pwosesis endistriyèl.
